Редакция журнала ТПА в составе делегации ГК «Газовик» посетила выставку WGC Paris 2015 и предлагает вашему вниманию краткий обзор новых технологий и инноваций, которые могут быть реализованы в российских газораспределительных сетях.
Прежде всего необходимо отметить тот факт, что в мире нет аналогов выставки "Рос-Газ-Экспо» в рамках Санкт-Петербургского Газового Форума. Это связано с тем, что протяженность российских газораспределительных сетей, количество установленного на них оборудования (запорных устройств, газораспределительных шкафов, систем телеметрии и т.п.), а, следовательно, и объем рынка подобных устройств в разы превышает объем рынка других стран. Поэтому за рубежом оборудование и технологии для натурального газа либо включаются в состав выставок с другими типами оборудования, как например для водо- и теплоснабжения на выставке GAT, проводимой один раз в два года в Германии немецким союзом инженеров газа и воды DWGV. Учитывая вышесказанное, проводящаяся раз в три года в Париже выставка является крупным отраслевым событием, привлекающим большое количество производителей и заинтересованных специалистов из разных стран.
Специфика транспортировки газа такова, что в разных странах используются различные концепции газоснабжения, накладывающие отпечаток на технологические схемы распределения газа, архитектуры сетей и применяемое оборудование. К примеру, в Польше и Германии природный газ в основном транспортируется под высокими давлениями (45-55 бар) в магистральных газопроводах небольшого диаметра. Снижение давления осуществляется с помощью ГРС непосредственно перед крупными потребителями или небольшими населенными пунктами. В России рабочие давления в магистральных газопроводах составляют 65-75 бар, а в газопроводах, эксплуатируемых газораспределительными организациями, – максимально 12 бар, что делает затруднительным использование в России оборудования, разработанного для других технических условий.
На выставке в Париже были представлены все уровни оборудования для безопасной транспортировки газа, начиная от прокладок и запорных устройств и кончая танкерами для транспортировки СПГ (сжиженного природного газа).

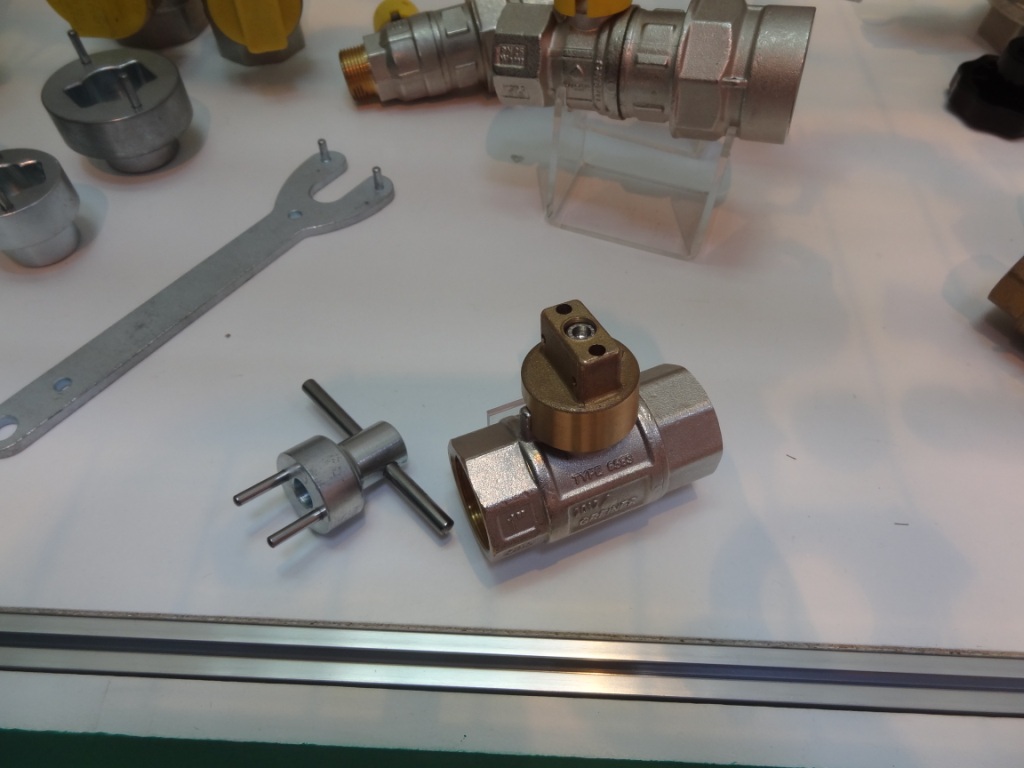

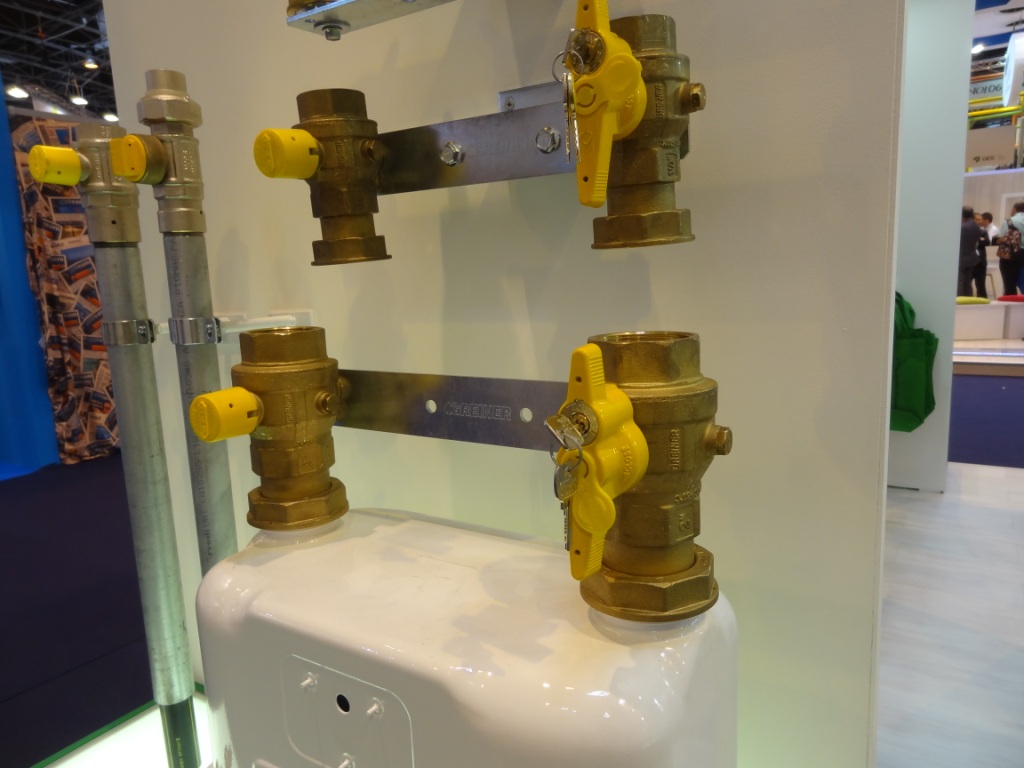

Целый ряд оригинальных запорных устройств, встроенных в установочные комплекты для счетчиков, был представлен на стенде итальянской компании Greiner (www.greiner.it). По сути они представляют собой замки различной конструкции, встроенные в шаровые газовые краны, устанавливаемые перед счетчиком газа на входе в дом. Работают запоры следующим образом: после приведения шарового крана в положение «закрыто» запорное устройство срабатывает автоматически, как защелка в двери. И открыть кран можно только при помощи ключа – обычного или специальной формы. Таким образом, пустить газ в дом может только уполномоченное лицо газораспределительной организации или хозяин дома, имеющий ключ, что предупреждает возможность несчастного случая при перекрытии и несанкционированном повторном пуске потока газа при работающем газоиспользующем оборудовании, не оснащенном автоматикой безопасности (например таким, как обычная газовая плита).

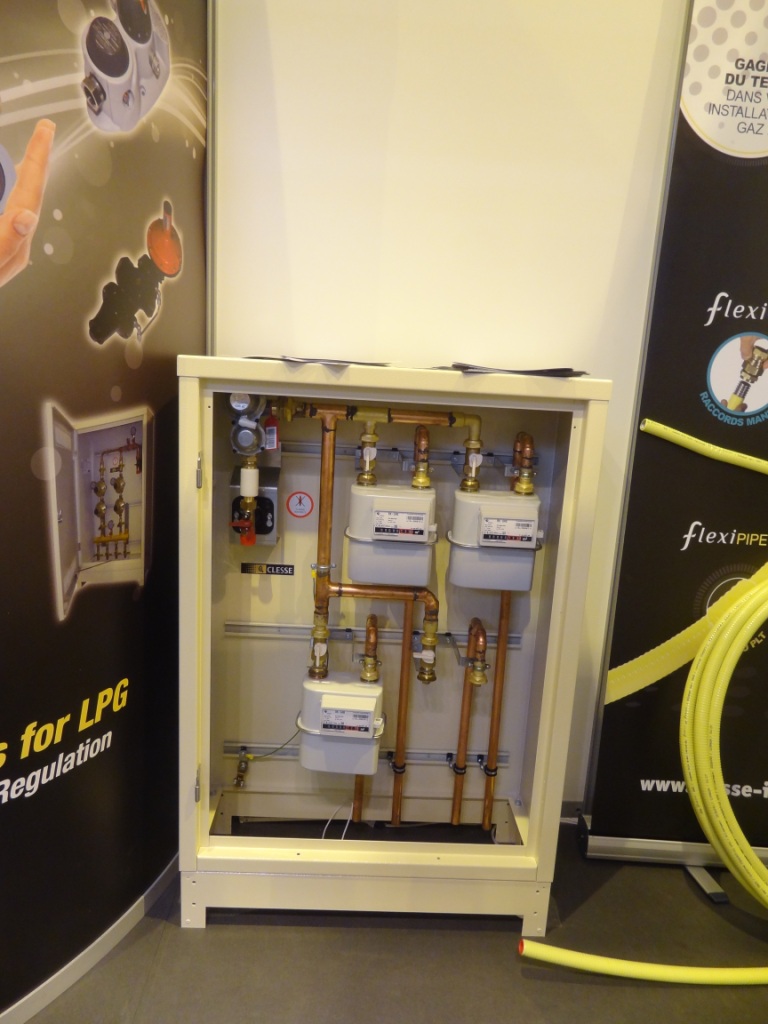

Большое количество компоновок было представлено производителями разных стран для домовых шкафных газорегулирующих установок, часто совмещенных с узлами учета. На фотографии – одно из таких решений, предлагаемых потребителям французской фирмой Clesse (www.clesse.eu), для снижения давления и учета расхода для трех независимых потребителей. Компания Clesse специализируется на производстве регуляторов для СУГ и подобных домовых установок; в данном исполнении использованы бытовые счетчики BK- G4 производства компании Elster (www.gaselectro.ru).
На выставке было представлено довольно много регуляторов давления газа. Оборудование большинства мировых производителей предназначено для эксплуатации при температуре до −20 °С. При температурах ниже −30 °С резина меняет свои свойства, уплотнения становятся жестче, из-за этого нарушается герметичность, и, как следствие, только немногие изделия могут успешно работать в условиях предъявляемых у нас температурных требований ( −40 °С).

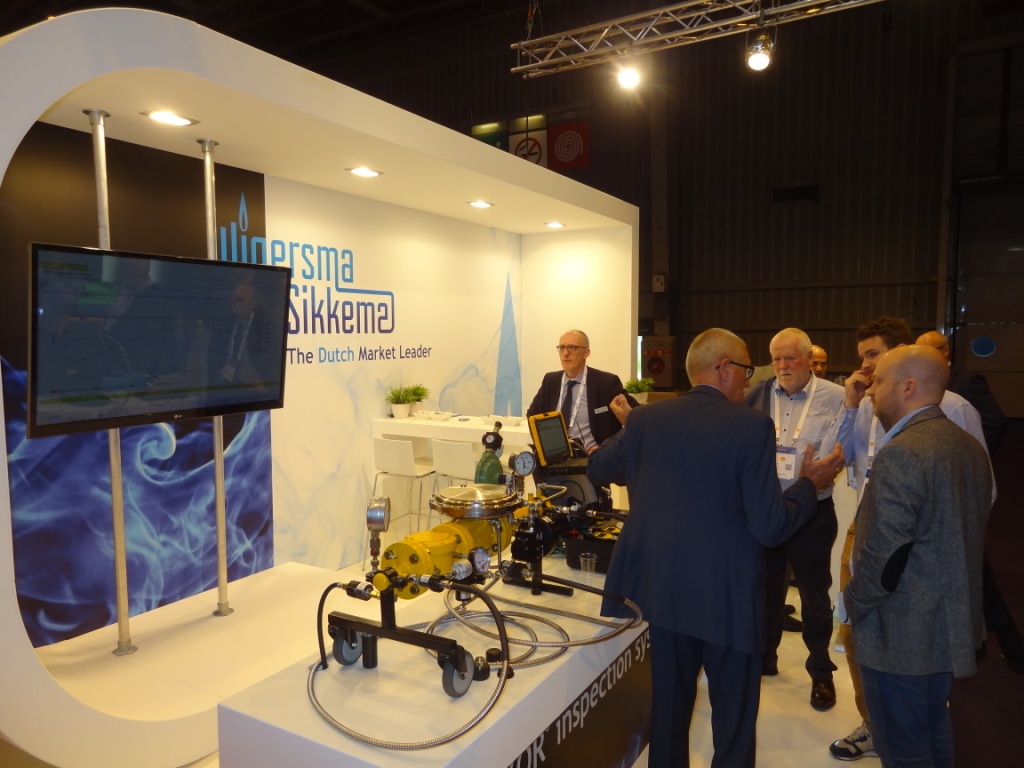

Зарубежный опыт производителей газорегуляторных линий и установок тоже не вполне пригоден для прямого использования: отечественные аналоги при существующем курсе евро сегодня стоят на порядок дешевле. Однако встречаются весьма любопытные разработки, в частности, нам понравилась мобильная система контроля и настройки технологических линий Plexor производства голландской компании с труднопроизносимым названием Widersma & Sikkema (www.wigersma-sikkema.com). На фото показана демонстрация установки и настройка линии ГРП с изменением параметров настройки порогов срабатывания предохранительной арматуры.

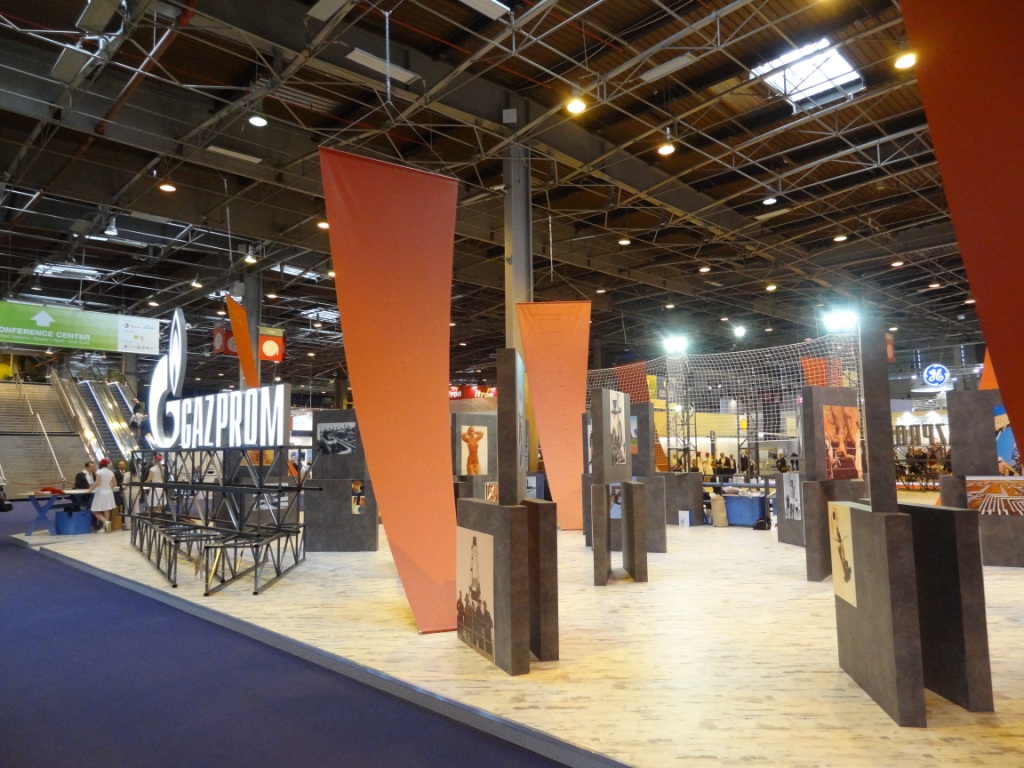

Огромный и совершенно пустой стенд родного ОАО «Газпром» был занят волейбольной площадкой, что настраивало на мысли о целесообразности траты огромных маркетинговых бюджетов на подобные мероприятия и вызывало воспоминания о живых ежиках и летающих бабочках на прошлогоднем газпромовском стенде на осеннем Газовом форуме в Санкт-Петербурге.
Другой широко известный проект ОАО «Газпром», который мы увидели в рамках конференции, – это 2015 Blue corridor rally (www.bluecorridor.org) – автопробег на машинах, использующих в качестве топлива природный газ. Неожиданно выяснилось, что одного из участников пробега мы хорошо знаем – это наш старый друг из Италии Сергей Пахнюк, работающий в крупной итальянской компании Cavagna Group (www.cavagnagroup.com). Эта компания является мировым лидером по производству запорных устройств для оборудования СУГ.
Приятным сюрпризом было участие в выставке производителей регуляторов из Южной Америки и Азии, традиционно сосредоточенных на своих локальных рынках. Теперь они стараются выйти на европейский рынок с полной линейкой продукции и предлагают очень конкурентоспособные условия. А объемам выпуска продукции, например у индийских компаний, позавидует любой европейский производитель.
Единственным же российским производителем оборудования, выставляющим свои изделия на самой крупной газовой выставке мира, было Производственное объединение «Сигнал» (г.Энгельс). Руководитель службы продаж Владислав Кондрашов достойно представлял продукцию родного завода и разговаривал с потенциальными клиентами на хорошем английском, что, к сожалению, редко могут делать сотрудники российских компаний, работающих в газовой сфере.
Е. А. Карякин, директор по развитию ГК «Газовик»
А. А. Трофимов, начальник управления продаж ГК «Газовик»
Париж - Саратов – Санкт-Петербург, июнь 2015 года
