Электроприводы AUMA типа SQ.2 — новые решения для неполноповоротной арматуры



Наверное, нет смысла представлять читателям журнала компанию AUMA Riester GmbH & Co. KG. Бренд AUMA хорошо известен в отрасли арматуростроения как символ высокого качества продукции и широкой номенклатуры решений по управлению электроприводной арматурой. Однако мало заслужить хорошую репутацию, ее надо поддерживать, в том числе за счет постоянного обновления и совершенствования своей продукции. Еще недавно мы рассказывали о выводе на рынок нового поколения многооборотных электроприводов SA.2 (Generation 2) [1], а сейчас пришло время поговорить о новой линейке неполнооборотных электроприводов типа SQ.2.

Потребность в разработке нового неполнооборотного электропривода назрела уже довольно давно. Предыдущее поколение SG 05.1 – SG 12.1 хоть и проверено временем, но все же имело определенные номенклатурные ограничения. В частности, максимальный крутящий момент был ограничен величиной  1200 Нм, достигаемой только при малых скоростях перекрытия. В диапазоне от 1000 до 2400 Нм приходилось применять комбинацию червячного редуктора и многооборотного привода. Подобная комбинация получается достаточно громоздкой и тяжелой со смещением центра тяжести относительно вала арматуры. Но теперь все эти проблемы останутся в прошлом.

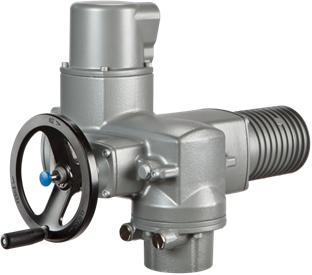

Итак, что же представляет собой новый неполнооборотный привод SQ.2?  Этот привод является логическим продолжением концепции Generation 2. Около половины узлов унифицированы с многооборотным приводом SA.2. Это позволило увеличить надежность и ресурс новых неполнооборотных приводов по сравнению с линейкой SG.1. Традиционно инженеры компании AUMA отдают предпочтение проверенным решениям, поэтому выходные ступени приводов серии SQ.2 сделаны на основе надежной и эффективной планетарной передачи. Система измерения крутящего момента механическая, как и прежде. Предпочтение такой системе отдано опять же из соображений надежности. Механическая система позволяет измерять крутящий момент не только в штатном режиме работы, но и в случае отсутствия питающего напряжения, при работе от ручного дублера. Традиционно AUMA придерживается своего основного принципа модульного построения электропривода. Это дает возможность заказчику при подборе и заказе привода адаптировать его под свое конкретное приложение с заданным уровнем автоматизации. Базовая конфигурация SQ.2 (рис. 1.) может дополняться различными опциями — от сдвоенных концевых выключателей и различных датчиков положения до встроенных микропроцессорных средств управления (блок управления AUMATIC).



Одно из основных преимуществ новых неполнооборотных приводов — это расширенный диапазон крутящих моментов. Минимальная величина момента, на которую можно настроить отключение привода, составляет 50 Нм, вместо 100 Нм у SG 05.1. А величина настройки максимального момента отключения SQ.2 увеличилась вдвое и составляет теперь 2400 Нм. Вес самого мощного электропривода составляет всего 43 кг, притом, что раньше для получения такого крутящего момента пришлось бы применять комбинацию многооборотного привода с червячным редуктором общим весом 67 кг. Таким образом, выигрыш в весе составляет почти 40 %.

Разумеется, изготовителем предлагается и исполнение SQR.2 (R — регулирование) для управления регулирующей арматурой. За счет применения новой конструкции привода производителю удалось ощутимо увеличить точность позиционирования и, как следствие, повысить быстродействие регулирующих приводов по сравнению с SG.1. Например, если ранее регулирование было доступно для приводов со временем перекладки на 90 градусов равным 16 секунд, то теперь доступны режимы регулирования для времени перекладки равным 11 и 8 секунд.

Общепромышленное исполнение SQ.2 уже доступно для заказа, а вот взрывозащищенное исполнение — SQEx.2 находится на завершающей стадии сертификации и будет доступно в ближайшем будущем. Следует обратить внимание на то, что данное исполнение будет включать и регулирующие электроприводы SQREx.2, что прежде было недоступно.

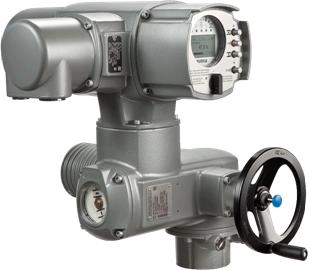

Интеллектуальная версия привода SQ.2, так же как и в случае многооборотных электроприводов, реализована за счет комбинации привода с блоком управления AUMATIC AC01.2 (рис. 2).



В рамках данной статьи у нас нет возможности подробно рассказать обо всех усовершенствованиях, реализованных в блоке AUMATIC второго поколения, ограничимся только перечислением некоторых их них:

- обеспечен вывод графиков момента нагружения и статусной информации привода (информации об ошибках, отказах, срабатывании защит и т. п.) с указанием временных отметок;

- обеспечены дополнительные функции мониторинга сигналов, поступающих со встроенных в привод датчиков вибрации и температуры (мониторинг температуры в блоке выключателей, обмоток двигателя, червячной пары ГДЕ ЗАКРЫВАЕТСЯ СКОБКА?

- сигналы обратной связи самодиагностики  классифицированы в соответствии с директивой NAMUR (NE 107);

- вся необходимая для самодиагностики и технического контроля привода информация накапливается в энергонезависимой памяти блока управления и может быть считана по каналу Bluetooth (данный интерфейс входит теперь в базовое оснащение AC 01.2).

Удобное многоязычное меню AUMATIC поддерживает, в том числе русский язык. Местное управление осуществляется кнопками на самом блоке управления или посредством фирменной программы AUMA ToolSuite, устанавливаемой как на традиционный, так и на карманный ПК или  даже смартфон. Соединение устанавливается посредством встроенного интерфейса Bluetooth © и позволяет быстро и эффективно осуществить диагностику и настройку электропривода в полевых условиях.

В заключение напомним читателю, что ООО «ПРИВОДЫ АУМА» является российским подразделением компании AUMA, отвечающим за рынки РФ и СНГ. В этом качестве мы готовы предоставить потребителю весь спектр услуг по подбору, поставке, гарантийному и послегарантийному обслуживанию, а также технической поддержке продукции AUMA как напрямую, так и через наши подразделения в регионах РФ, Казахстане, Узбекистане, Украине и Белоруссии.
