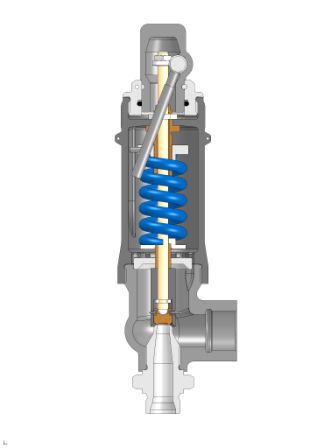

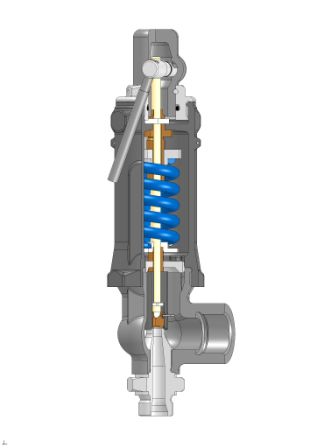

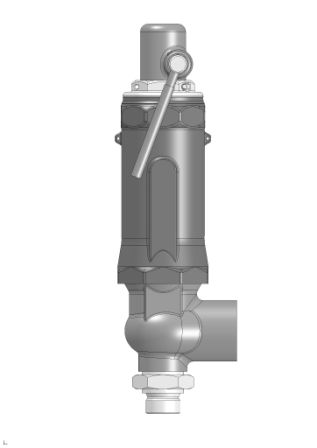

Пружинные предохранительные клапаны новой серии Si 11/13/14, разработанной компанией Bopp & Reuther Sicherheits- und Regelarmaturen

GmbH, отличаются компактным дизайном и могут использоваться в технологических системах для защиты от термического расширения. Серия

дополняет уже существующую программу поставок в линейке малых номинальных диаметров и высоких рабочих давлений.

В рамках серии будут доступны фланцевые модели с номинальными диаметрами от DN 10 до DN 50 (от NPS 3/8 до NPS 2) и классами давлений до PN 400 или ANSI 2500. Кроме того, все типоразмеры будут доступны как с метрической, так и c дюймовой трубной конической американской резьбой (NPT). При разработке серии особый акцент был сделан на унификацию отдельных элементов клапана с целью сокращения сроков поставки. Кроме того, особенностью конструкции является возможность исполнения клапана с сильфоном даже на малые номинальные диаметры.

Материальное исполнение деталей клапана возможно как по стандарту DIN, так и по ASME. Мы предлагаем в качестве стандартного материала углеродистую сталь 1.0619 или WCB и нержавеющую сталь 1.4408 или CF8M. Другие материалы, например, никельсодержащие, доступны по запросу.

Основные преимущества пружинных предохранительных клапанов новой серии Si 11/13/14:

• Возможность установки ограничителя хода штока внутри корпуса клапана. Это позволяет снизить до требуемой величины избыточную пропускную способность клапана, и обеспечить тем самым его стабильную работу.

• Идентичная конструкция седла/диска клапана для парообразных, газообразных и жидких рабочих сред позволяет заказчику сократить склад запасных частей.

• Компактный дизайн клапана стал возможен благодаря оптимизации геометрии потока в его корпусе и достижению тем самым высоких значений коэффициента расхода.

• Предохранительный клапан спроектирован таким образом, что он может быть частично разобран для обработки седла без изменения давления настройки пружины.
