Группа компаний «АВАНГАРД» (Старооскольский арматурный завод «Арма-Пром») в 2013 году расширила номенклатуру выпускаемой продукции и с удовольствием представляет вашему вниманию свои новинки.

Освоено производство клапанов запорно-регулирующих (КЗР) и регулирующих (КР) односедельных фланцевых и клапанов отсечных с мембранным исполнительным механизмом (МИМ).

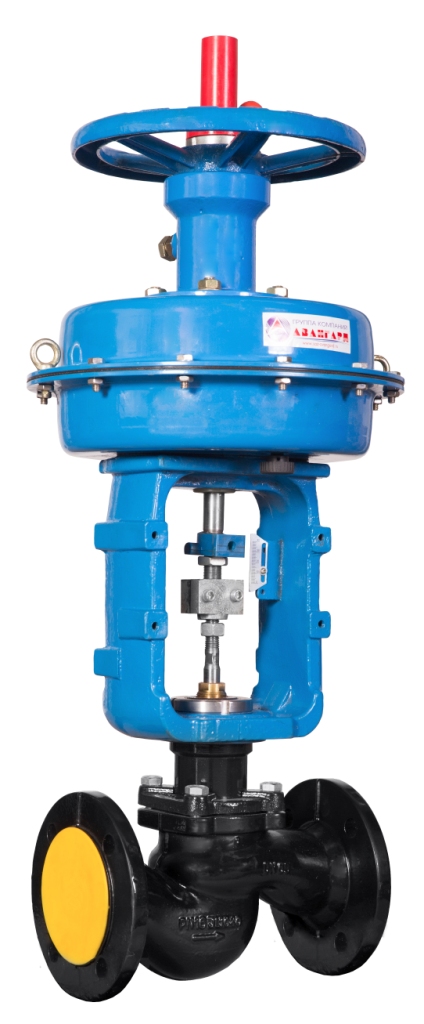

Клапаны 25ч41п(нж), 25ч42п(нж), 25с(нж)47п(нж), 25с(нж)52п(нж) предназначены для использования на центральных и индивидуальных тепловых пунктах (ЦТП и ИТП), в системах горячего водоснабжения, в химических, нефтехимических производствах и в других отраслях промышленности для автоматического регулирования технологических процессов.

Клапаны одностороннего действия подразделяют на нормально открытые и нормально закрытые. Нормально закрытый (НЗ) клапан при отсутствии управляющего сигнала возвращается в закрытое положение, а  нормально открытый клапан (НО) возвращается в открытое положение.

Достоинства:

•клапан является регулирующим и запорным органом одновременно, что исключает необходимость установки запорных устройств до и после регулирующей арматуры в технологических линиях;

•клапаны выпускаются с линейной и равнопроцентной пропускной характеристикой.

Особое место среди защитной арматуры занимает отсечной клапан.

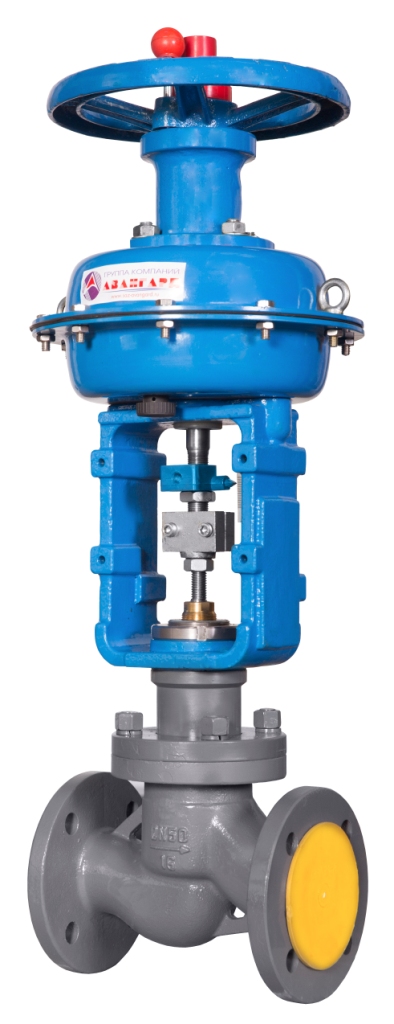

Применение отсечного клапана защищает трубопроводную систему в случае возникновения внештатных ситуаций, путем быстрого отключения аварийного участка. Основным отличием отсечного клапана служит быстродействие запирающего механизма. Винтовая пружина в момент закрытия срабатывает в течение 1—3 секунд. Клапаны отсечные 22с(нж)15п (НО/НЗ), 22с(нж)32п (НО/НЗ) устанавливают на трубопроводных магистралях и применяют для управления подачей потока рабочей среды. Управление клапаном происходит посредством мембранно-исполнительного механизма.

Установочное положение МИМ с арматурой на трубопроводе — любое, кроме положения мембранной головкой вниз. Уплотнение подвижных деталей клапана обеспечивается сальниковой набивкой, в качестве которой применяются графитовые кольца, увеличивающие срок службы самого сальника.

Мембранный исполнительный механизм или сокращенно МИМ представляет собой прямоходный многопружинный механизм. МИМ состоит из следующих основных узлов: мембранной головки, стойки, подвижной системы.

МИМ работает по принципу компенсаций усилий, развиваемых мембраной и пружинами. Пневматический входной сигнал поступает в рабочую полость механизма непосредственно из питающей сети или через пневмопозиционер и воздействует на мембрану, жесткий центр которой перемещается совместно со штоком на величину, пропорциональную входному сигналу. Шток совершает полный ход при изменении командного давления в рабочей полости в пределах от 0,2±0,5 до 1±0,5 кгс/см².

Под действием именно этого устройства происходит открытие или закрытие клапана на трубопроводе.

МИМы могут комплектоваться дополнительным оснащением.

Вся актуальная техническая информация и документация на новую продукцию Старооскольского арматурного завода  доступна на сайте:  http://www.saz-avangard.ru.

Старый Оскол, Белгородская область, декабрь 2013 года
